最新产品介绍 | 户外超级防雷抗谐振过电压保护器

SUIN-DBZ-12/CFK/W

户外超级防雷抗谐振过电压保护器

一、技术特点

雷电放电在电力系统中会引起很高的过电压，常常发生冲击闪络或绝缘击穿，造成现有避雷器因自身荷电率和能容的影响而发生闪络和炸裂，从而造成单相接地短路或相间短路的停电事故。

上海舒盈电气有限公司推出的专利产品SUIN-DBZ-12/CFK/W户外超级防雷抗谐振过电压保护器,能有效防止上述事故的发生。其具有以下特点：

1、科技含量高：首次将高端材料科学应用于电气领域，将高能非线性阻尼电阻和高能ZnO优势互补，大幅度提高了装置的性能及过电压保护的能力。

2、保护范围广：对谐振过电压、操作过电压、雷击等过电压均能起到非同凡响的保护作用。

3、保护能力强：超大的能容, 超长时的耐受由电网电压持续升高而引起的工频过电压及电感电容因能量相互转换产生的谐振过电压，对单相接地故障具有消弧消谐功能，并具有超级防雷击的作用。

4、超低的阀值电压：可以将过电压限制在很低的水平内，保护电压的设定值远低于传统的避雷器，具有防止绝缘闪络及工频短路电弧产生的功能，对高压电动机、电力变压器、发电机等弱绝缘设备完全能起到保护作用。

5、稳定可靠：采用高能非线性阻尼组件，在正常运行情况下，装置工作性能稳定；在极端情况下，装置具有强烈的阻尼谐振及抑制过电压的作用。

综上所述，V1mA阀值电压超低，能容更大，具有超级防雷的作用，可使电气设备的绝缘遭雷击时不发生任何闪络，杜绝因闪络放电击穿、造成工频电弧短路而引起线路跳闸事故的发生，还可以起到消弧、消谐的作用。真正实现雷击不停电、免维护，守护着电力系统的稳定运行。

二、主要技术指标

1、环境指标

1）环境温度：-20℃ ～ +45℃

2）相对湿度：＜95%（25℃）

3）海 拔：＜4500m

4）污染等级：Ⅲ级

2、技术参数

1）电压等级：

2）频 率：

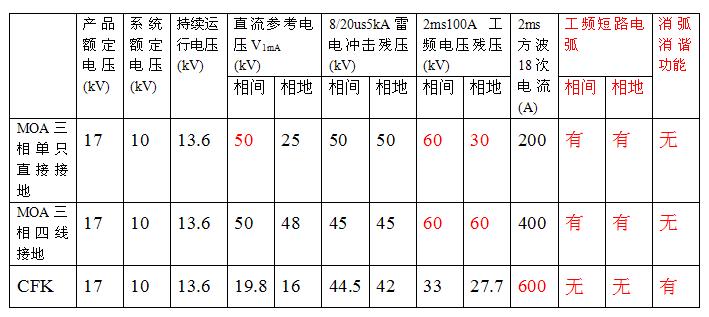

3）MOA与CFK技术参数比较

MOA：普通ZnO组合式无间隙避雷器，有电机型、配电型、电站型、电容器型多种。

CFK：上海舒盈电气公司生产的超级防雷抗谐振过电压保护器，对电机、配电、电站、电容器等均能提供良好的保护，不分类别，互换性强，保护可靠性高。

由表内参数可知，CFK在电压较低时就已导通，形成了泄流通道，从而使与之相连的弱绝缘设备免受击穿和闪络。

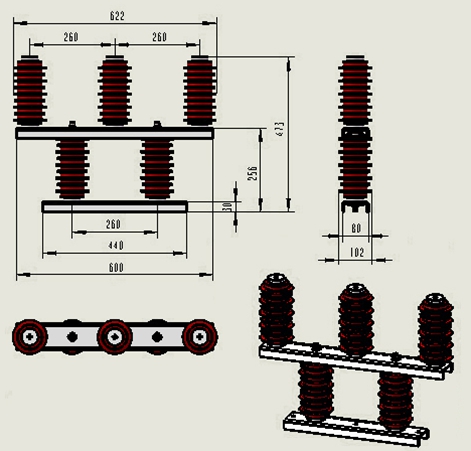

三、外形尺寸
